2D: 자동-면 Home > GTS NX > 요소망 > 생성 > 2D(자동-면)

개요

• 면을 선택하여 2D 요소망을 생성 합니다. 주로 2차원 모델에서 지반 및 특정영역에 요소망을 생성할 때 사용됩니다.

방법

• 요소의 크기를 직접 정의하거나, 면을 이루는 에지의 분할수를 지정하여 요소크기를 설정할 수 있습니다. 요소 생성시 할당된 특성을 지정하며, 생성될 요소망 세트의 이름을 미리 지정할 수 있습니다.

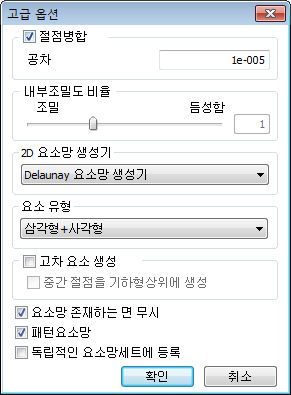

고급옵션 ( )

• 요소망 생성방법에 따라 다음과 같은 항목의 옵션을 추가 설정할 수 있습니다. 요소의 형상, 조밀도, 생성 알고리즘을 설정합니다. 기하형상에 따라 효율성과 정확성을 고려하여 최상의 요소망이 생성될 수 있도록 초기설정 되어 있으며, 각 세부설정 항목은 아래와 같습니다.



절점병합

• 요소망을 생성할 때 공차 이내 거리에 있는 2개 이상의 절점을 하나로 합칩니다. 미세하게 떨어져 있는 요소절점은 해석시 오류를 발생시키는 주 원인이 되며, 입력된 공차 이내의 거리는 하나의 절점으로 자동 병합합니다.

내부조밀도 비율

• 선택한 형상의 내부에 생성될 요소망의 크기(조밀도)를 지정합니다. '조밀'로 갈수록 내부에서 조밀한 요소망이 생성됩니다. 조밀할수록 보다 상세한 결과분석이 가능하지만, 해석시간 등 효율성을 고려하여 조밀도를 결정하는 것이 중요합니다.

2D 요소망 생성기

• 요소망 생성에 사용할 요소망 생성 알고리즘을 선택합니다. Loop 요소망 생성기, Grid 요소망 생성기, Delaunay 요소망 생성기 총 3가지를 선택할 수 있습니다. 선택된 알고리즘에 따라 생성형상 및 과정이 달라집니다.

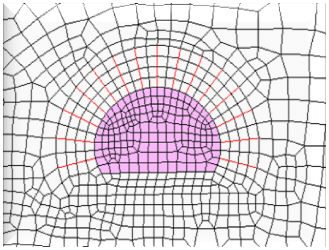

  • Loop : Looping Algorithm에 기반을 둔 요소망 생성법 및 형상

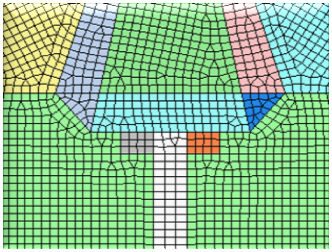

  • Grid : 수정된 격자망 생성방식에 기반을 둔 복합 요소망 생성

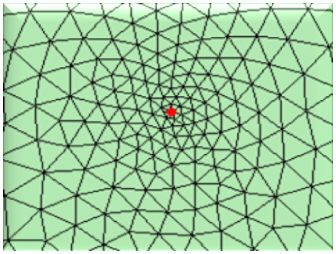

  • Delaunay : 삼각형 생성방식에 기반을 둔 간접 요소망 생성

    Loop	Grid	Delaunay

요소 유형

• 선택한 형태의 요소망을 생성 합니다. 삼각형 또는 사각형을 선택할 수 있으며, 삼각형과 사각형을 조합하여 자동생성도 가능합니다. 삼각형 보다는 사각형의 요소가 보다 안정적인 해석 및 결과분석에 도움이 되지만 기하형상이 복잡하여 사각형 요소생성이 어려울 경우 형상이 좋지 못한 사각형 보다는 삼각형 요소를 생성하는 것이 좋습니다.

고차 요소 생성

• 요소의 절점들 사이 중간지점에 절점을 하나 더 생성하여 고차요소를 만들 수 있습니다. 고차요소는 해석시 계산지점을 추가하는 개념으로 보다 상세한 결과분석에 도움이 되지만 그만큼 해석시간은 길어집니다. 요소형상 및 조밀도 기준으로 요소를 생성하고, 해석법에 따라 꼭 필요한 경우만 생성하는 것이 좋습니다. 예를들어, 비탈면의 강도감소법과 같이 세밀한 변형구간 파악이 필요한 경우 고차요소를 생성합니다.

• 이외, 여러면을 선택했을때 이미 요소가 생성된 면은 요소가 중복되는 것을 피하기 위해 “요소망 존재하는 면 무시” 옵션을 선택할 수 있으며, 전체 요소가 최대한 일정한(균질한) 패턴을 가지도록 생성하는 옵션도 설정할 수 있습니다. 또한 여러 면에 대해 동시에 요소망을 생성할 때 각 면을 기준으로 요소망 세트를 분리하거나 전체 요소망을 하나의 세트에 병합하는 설정도 가능합니다.
