대칭 Home > GTS NX > 형상 > 이동,복사 > 대칭

개요

• 대상형상을 대칭 이동합니다. 형상의 타입에 관계 없이 작업을 수행할 수 있고 [복사] 옵션을 사용하여 원본 형상은 그대로 남기고 복사본만을 대칭 이동할 수도 있습니다.

방법

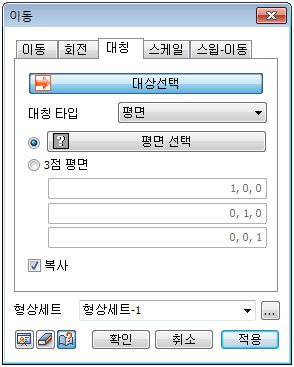

• 대칭 작업을 수행할 형상을 선택하고, 타입을 선택하여 형상을 대칭이동시킵니다.

• 대칭타입은 [점], [축], [평면] 타입이 있습니다.

  • [점] 타입 : 선택된 점을 기준으로 점에 대한 대칭이동을 수행합니다. 대칭점은 직접 화면에서 클릭하여 선택하거나, 좌표계 옵션을 체크하여 대칭점의 좌표를 직접 입력할 수 있습니다.

  • [축] 타입 : 선택된 축을 기준으로 축에 대한 대칭이동을 수행합니다. 대칭축은 직접 화면에서 클릭하여 선택하거나, 2점 벡터를 체크, 시작점과 끝점의 좌표를 입력하여 대칭의 기준 축으로 사용될 방향 벡터를 지정 할 수 있습니다.

  • [평면] 타입 : 선택된 면을 기준으로 면에 대한 대칭이동을 수행합니다. 대칭면은 직접 화면에서 클릭하여 선택하거나, 3점 평면을 체크, 입력한 세 점의 좌표를 사용하여 정의할 수 있는 무한 평면을 사용하여 대칭면을 정의 할 수 있습니다.

형상세트

• 대칭 명령을 사용하여 생성한 기하형상을 원하는 형상세트에 등록 합니다. 이 때 사용자가 원하는 대로 형상세트의 이름을 지정할 수 있습니다.
