요소컨투어 출력
-
서로 다른 종류의 요소결과를 화면상에 출력합니다.
_2.jpg)
-

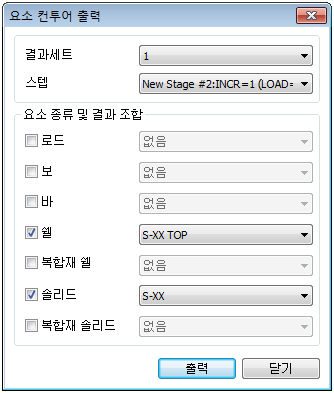

결과세트와 스텝을 지정한 후, 화면상에 출력할 요소 종류와 요소 결과를 선택합니다.

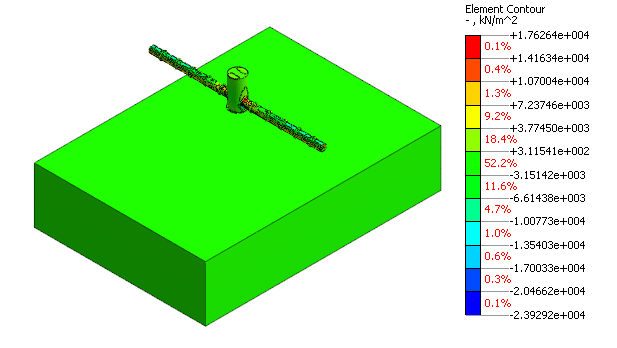

지반응력과 판응력 동시표현 _3.jpg)
load/반력 합계
-
반력에 대한 합계를 테이블로 표현합니다. 결과항목에서 반력이 나오는 모든 해석에서는 합계 테이블로 확인이 가능합니다.
_4.jpg)
-

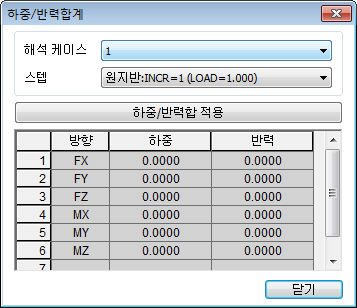

해석을 수행한 해석케이스 항목과 스텝을 설정한 후 [하중합/반력합 적용]을 클릭하면 자동으로 하중 및 반력의 합계를 계산하여 테이블에 표시합니다.
변위, 속도, 가속도, 데시벨 변환
-
변위, 속도, 가속도를 데시벨(dB) 형태로 변환하여 테이블로 표시합니다.

-
해석세트/스텝/결과를 지정한 후 절점을 선택하고, 참조값을 입력하면 수식에 따라 해당 절점에서의 변위, 속도, 가속도가 데시벨(dB)로 변환됩니다.
\[ N(dB) = 20 \log_{10}\left(\frac{X}{X_{ref}}\right) \]
NOTE
-
일반적으로 진동의 레벨은 g(가속도)나 g2 값을 쓰지만 범용적으로 dB(데시벨)을 많이 씁니다. 이는 소음이나 진동이 발생할 경우 인간이 느끼는 물리량의 범위가 매우 광범위하기 때문에 선형척도로 물리량을 표현하기에는 적절치 못하기 때문입니다.
-
데시벨(dB)은 물리량 X와 기준 물리량 Xref와의 비를 상용로그함수를 이용하여 표현합니다.
-
여기서 일반적으로 기준 물리량은 음압의 경우 20μPa, 가속도의 경우 μm/s2 (KS, JIS)를 사용합니다. 20 μPa이라는 음압의 기준은 절대적인 의미라기보다는 “건강한 성인 청년이 들을 수 있는 최소 음압” 등의 주관적으로 표현되는 기준음압입니다.
Decibel Reference Levels(ISO R 1683)
| Quantity | Definition | Ref. level |
|---|---|---|
| Amplitude Rations |
Vibratory Acc. Level \(\quad L_a = 20 \log_{10} (a/a_o)\) dB | \(a_o = 10^{-6}\) m/s² |
| Vibratory Vel. Level \(\quad L_v = 20 \log_{10} (v/v_o)\) dB | \(v_o = 10^{-8}\) m/s | |
| Vibratory Dis. level \(\quad L_F = 20 \log_{10} (d/d_o)\) dB | \(d_o = 10^{-12}\) m |
3D-2D위저드
-
3차원 해석이후 결과확인시, 절단면 & 클리핑 기능을 이용하여 임의단면 결과의 컨투어를 확인할 수 있습니다. 이때 절단된 임의단면에 대해 최소,최대, 절대최대값 등 해석결과를 위치와 함께 확인할 수 있는 기능입니다. FEM해석에서 모든 결과는 요소절점을 기준으로 계산하기 때문에, 절단된 임의단면이 솔리드 요소의 내부를 지나갈 경우 인접절점 결과로부터 자동보간하여 출력하고 있습니다.
3D-2D 위저드 (임의단면 결과출력) _5.jpg)
-
아래와 같은 순서를 거쳐 설정한 임의단면에 대한 결과태그를 출력합니다.
-

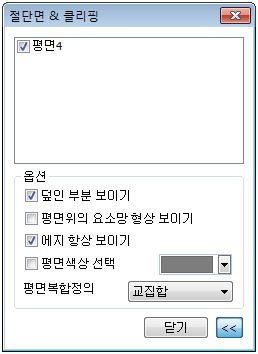

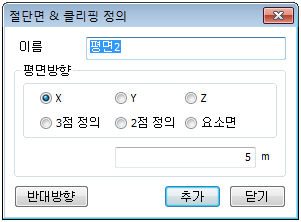

[1] 추가 뷰 조작 도구모음 > 절단모델 보이기 (절단면 & 클리핑) 에서 결과를 확인하고자 하는 임의단면을 추가합니다. 아래와 같이 전체좌표계 축방향, 혹은 임의단면 방향에 대해 원하는 개수만큼 절단면을 추가할 수 있습니다.

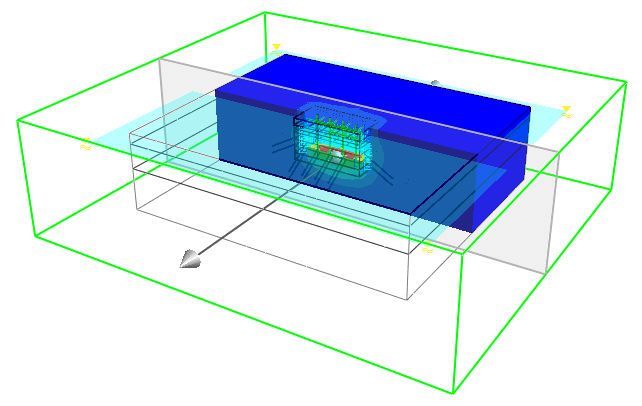

절단면 & 클리핑(임의단면 설정) _9.jpg)
-
[2] 결과분석 > 고급 > 기타기능 > 3D-2D 위저드를 선택합니다.
-
'선택점 보기' 옵션을 체크하면 임의단면에서 결과를 출력할 수 있는 모든 절점이 표시됩니다.
-

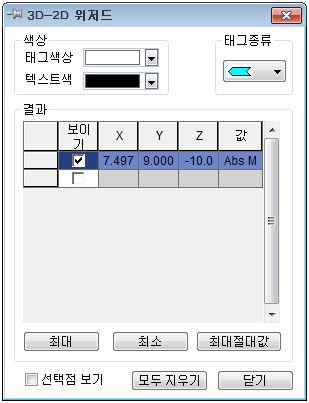

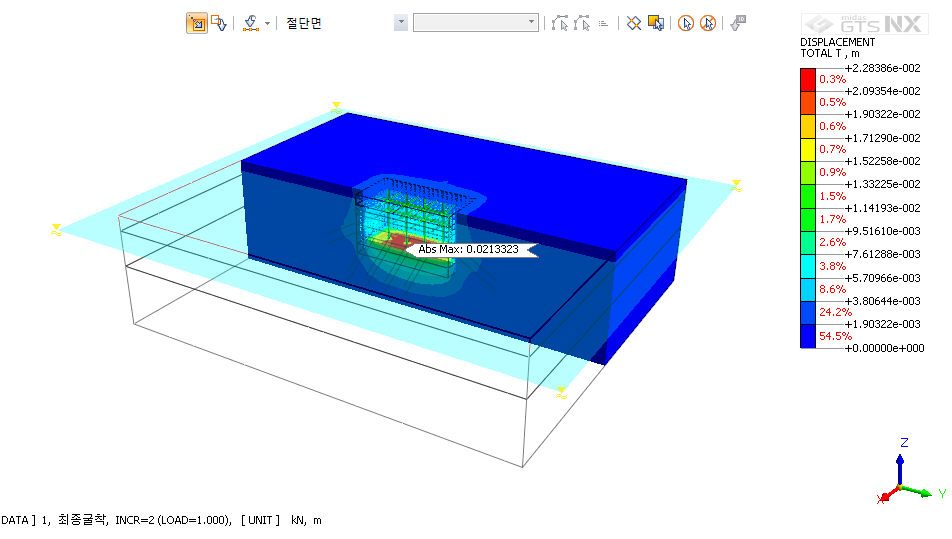

결과값 태그와 유사하게 마우스로 선택한 절점 및 요소에서 수치를 확인할 수 있으며, 보여지는 단면내에서 최소, 최대, 절대최대값을 위치와 함께 확인할 수 있습니다.
_10.jpg)
_11.jpg)
-
-
다중 스탭 그래프
-

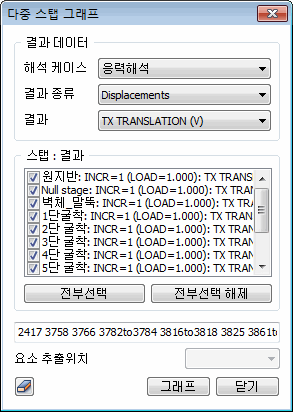

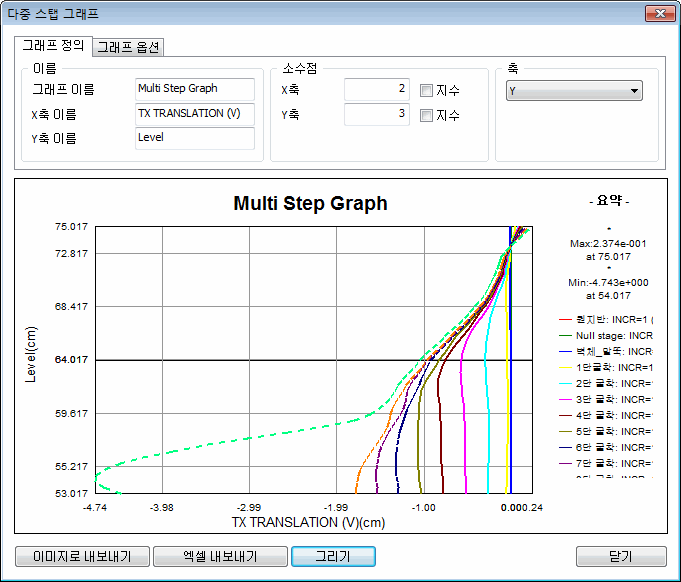

여러 스탭의 결과값을 선택한 node/요소의 위치 기준으로 그래프를 그리는 기능입니다. 해석세트, 결과 타입, 결과, 스탭, node/요소를 선택하고 '그래프'를 클릭합니다. 그래프 정의에서 'Axis'은 선택한 절점 혹은 요소의 실제 좌표를 의미하며, 그래프의 Y축에 배치됩니다. 그래프 X축에 선택한 절점 혹은 요소의 값이 배치됩니다.
다중 스탭 그래프
모달 감쇠비
-

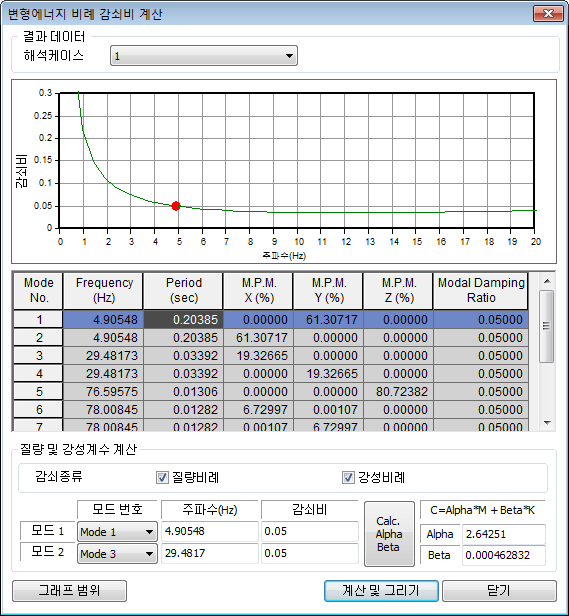

고유치해석 수행시 해석제어에서 [변형에너지 비례 감쇠비 계산]을 체크하는 경우 각 모드별 감쇠비를 계산합니다.
_14.png)
-
해석케이스 : 해석케이스를 선택합니다.
-
질량 및 강성계수 계산 : 강성 및 질량비례계수를 계산합니다. 감쇠종류 옵션에서 질량비례 또는 강성비례 옵션을 체크하고, mode 1/mode 2에 대한 주파수를 선택한 후 [계산 및 그리기]를 체크하면 그래프와 함께 alpha, beta값이 계산되어집니다.
-
